芯片组

Intel® W880芯片组,支持vPro

内存

4根DDR5 UDI MM内存插槽, 支持双通道,支持ECC内存,单根48GB,最大支持192GB ，频率可支持6400

显示控制器

Intel CPU集成显示控制器(依据所配CPU不同)

显示接口

四显示输出DP+HDMI+HDMI+VGA（可选）

HDMI：3840*2160@60Hz；DP：5120*2160@60Hz；VGA：1920*1080@60Hz

存储

4个SATA 3.0 (6 Gb/s) Ports ，支持 SATA Raid 0/1/5/10

2个M.2 2242/2280 Key-M支持Nvme (M2-KEYM2支持SATA/Nvme自适应)

音频

后IO支持 MIC-In, Speaker-Out, Line-In三孔音频 ，板内预留前面板音频插针F_Audio

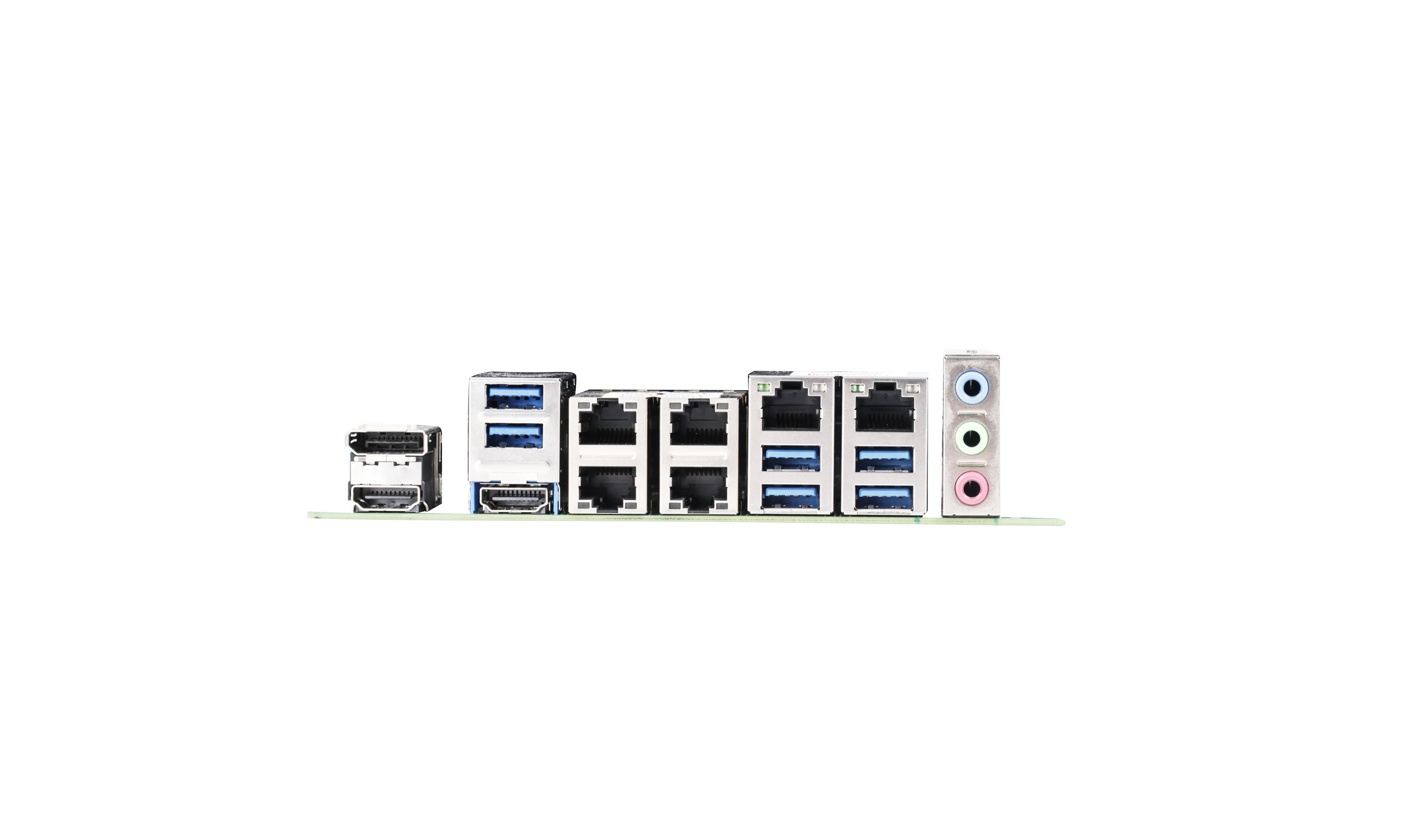

网络

6个Intel高速以太网口: LAN1 ：219LM  ; LAN2-6：i210AT

USB

10个USB3.2 Type A后IO直接引出6个 ，板载2组USB3.0插针 ，可引4个USB3.2

2个USB2.0板内竖插 ，为USB Dongle预设；2个USB2.0 插针（靠板边预留机箱前面板扩展）机箱前面板USB插针 F_USB1与F_USB2为二选一适应两种不同间距插头的机箱线材

串 口

6串口(COM1&2支持RS232/422/485,COM3-6支持RS232)

数字I/O

1个16位带隔离数字I/O ，给予电源和地 ，+5V电平

eSPI总线接口

1个eSPI总线（可选）

TPM/TCM接口

板载加密芯片SLB9670支持TPM2.0（可选 ，默认不上件）

电源

ATX电源供电 ，支持ATX/AT开关机模式

机箱前面板接口FPANEL1与FPANEL2为二选一适应两种不同间距插头的机箱线材

扩展总线

2个PCIe x16插槽(x8信号) 支持PCIe 5.0最大数据带宽可达32GB/s

1个PCIe x4插槽支持PCIe 4.0最大数据带宽可达32GB/S

2个PCIe x4插槽支持PCIe 4.0最大数据带宽可达8GB/S

1个PCIe x4（X1信号）插槽支持PCIe 4.0最大数据带宽可达2GB/S

1个PCI

其他

支持一键系统还原

工作环境大气条件

温度范围0℃~60℃ ,  相对湿度10%～85% ，大气压85~105kPa

储存环境大气条件

温度-40℃~85℃；相对湿度5%～95%(40℃) ，大气压85~105kPa

Watch Dog

255级可编程秒/分 ，支持超时中断或系统复位

BIOS

AMI UEFI BIOS

操作系统

Win10 x64 ，Win11 x64 ，Linux Ubuntu 22.04

PCB外观配色

PCB采用绿油

PCB尺寸（LxWxH）

305mm X 244mm
